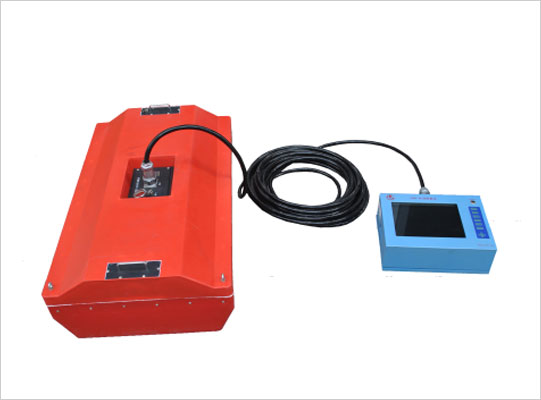

ZTR12矿用本安型防爆地质雷达系统是中国矿业大学（北京）煤炭资源与安全生产国家重点实验室专门针对矿井下掘进面，侧帮、顶底板等断层、水害以及破碎带等隐伏灾害源的探测开发的一种新型的地球物理勘探设备。其快速、无损、高分辨率、抗干扰等特点一经面世迅速得到众多煤矿的青睐。

在隧道开挖、煤矿生产及地面工程建设中经常遇到复杂的地质异常, 给施工带来困难，尤其是穿过老窑、软弱破碎带、岩溶区，或者煤与瓦斯突出的危险区域，若事先未能探查清楚往往造成塌方、涌水或煤与瓦斯突出等事故，影响安全生产。在地面工程地质勘探中，要求实施大面积、高密度精查勘探，这就对地质探测手段提出了高的要求。实践证明，应用矿井地质雷达进行探测，简便快捷，机动灵活，能较好而准确地提供资料，取得较好效果。

地质雷达作为一种新兴的地球物理方法，与其它的地球物理方法（如浅层地震勘探、电阻率法、激发极化法）相比，具有以下的特点：

★分辨率高：中心频率为10～1800MHz，其最高分辨率可达毫米级；

★无损性探测：由于地质雷达利用自身系统发射高频电磁波来探测地下目标，因而探测具有非破坏性，是一种无损探测技术；

★探测效率高：地质雷达仪器轻便，可连续测量，从数据采集到处理成像一体化，操作简单，采样速度快；

★结果直观：地质雷达采用图像实时显示，可在野外进行定性解释；

★易受干扰：由于地下媒质比空气具有较强的电磁波衰减特性，加之地下媒质的多样性和非均匀性，电磁波在地下的传播比空气中复杂，因而, 地质雷达极易受到外界干扰源的影响；

技术指标

（1）数据采集方式：点测、连续测量；

（2）触发方式：时间触发、键盘触发；

（3）A/D转换：16位；

（4）采样率：1ps采样间隔；

（5）扫描速度：50KHz脉冲频率；

（6）测量时窗：6～3500ns；

（7）系统功耗：15W；

（8）最大动态范围：156 dB；

（9）温度范围: 0℃～＋40℃；

（10）供电条件: DC12V；
